Radiatoriai

Kaip jau tapo aišku esant lauke -20 C namui šildyti reikia 8.2 kWh energijos, iš jos pusė tenka pirmam aukštui ir dar ketvirtis grindiniam sildymui. Vadinasi pirmame aukšte reikia radiatorių kurie atiduotų ~3 kWh. Pirmame aukšte yra numatyti 3 langai po kuriais bus radiatoriai, du radiatoriai 1.4 m x 0.5 m ir vienas 1.8 m x 0.3 m.  Čia šių radiatorių atiduodamos galios priklausomybė nuo termofikacinio vandens temperatūros.
 Arba termofikacinio vandens temperatūros priklausomybė nuo lauko temperatūros.




Esant labai žemoms temperatūroms, akumuliacinė talpa nebus gerai išnaudojama, tačiau prie -5 C visai neblogai.

2012-01-15

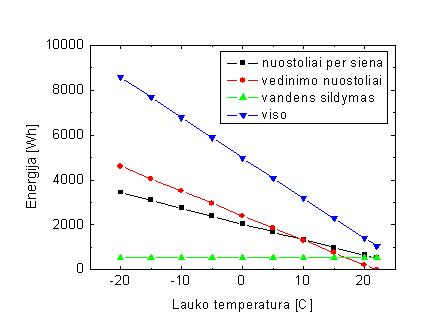

Šilumos poreikiai

Nors ši žiema ir šilta, būsimam name reikės šildymo sistemos kuri būtų pakankama ir kritinėms temperatūroms.
u-value.net puslapyje susiskaičiavau būsimo namo sienų šiluminio laidumo koeficientus. Taigi gavosi: lauko sienų U=0.15 W/(m2 K), pirmo aukšto grindų U=0.19 W/(m2 K), perdangos U=0.14 W/(m2 K), stogo U=0.11 W/(m2 K) ,vidinių sienų U=0.27 W/(m2 K) ir langų I=0.5 W/(m2 K).

Tarkim kad:
  • viduje 22 C
  • garaže 10 C
  • lauke -20 C
  • po grindimis 0 C
  • antro aukšto 18 C

Pirmas aukštas:

Lauko sienų plotas 76 m2 * 0.15 W/(m2 K) * 42 K ~ 500 W
Vidinių sienų plotas 33 m2 *0.27 W/(m2 K) * 12 K ~ 150 W
Langų plotas ~20 m2 * 0.5 W/(m2 K) * 42 K ~ 450 W
Grindų plotas (be garažo) 85 m2 * 0.19 W/(m2 K) * 22 K ~ 350 W
 Perdangos plotas (be garažo) 85 m2 * 0.14 W/(m2 K) * 4 K ~ 50 W

Garažo grindų plotas 27 m2 * 0.19 W/(m2 K) * 10 K ~  50 W
Garažo lauko sienų plotas 33 m2 * 0.15 W/(m2 K) * 30 K ~ 150 W
Garažo stogo plotas 8 m2 * 0.11 W/(m2 K) * 30 K ~ 50 W
Garažo vartų plotas 7 m2 * 0.5 W/(m2 K) * 30 K ~ 100 W

Viso: 1850 W

Antras aukštas:

Lauko sienų plotas 126 m2 * 0.15 W/(m2 K) * 42 K ~ 800 W

Langų plotas ~20 m2 * 0.5 W/(m2 K) * 42 K ~ 450 W

Grindų plotas (virš garažo) 20 m2 * 0.14 W/(m2 K) * 12 K ~ 50 W
Stogo plotas (be garažo) 101 m2 * 0.11 W/(m2 K) * 42 K ~ 500 W

Viso: 1800 W

Tarkim, kad namas nei labai sandarus, nei kiauras. Per valandą pasikeičia 0.5 oro tūrio (čia normaliomis sąlygomis, o ne atliekant namo sandarumo testą su viršslėgiais). Viso namo oro tūris ~650 m3, oro šiluminė talpa 1.012 J/(g K) ir oro tankis 1.2 kg/m3. Visam name esančiam orui sušildyti nuo -20 iki +22 reikės 3.32*10^7 J arba ~9 kW energijos. Vadinasi reikės apie 4500 W vien tik pabėgusiai su oru šilumai kompensuoti.

Energija reikalinga namo šildymui per valandą 8.2 kWh.

Dar pridėkime karštą vandenį. Sakykim bus 200 l boileris, ir jame esančio vandens mums užteks vienai dienai. Vadinasi vandeniui sušildyti nuo +10 iki +60 reikės apie 12 kWh na ir dar 0.06 kWh šilumai palaikyti, kad vanduo neatvėstų.

Energija reikalinga karšto vandens paruošimui 0.56 kWh.

Per parą gaunasi 200 kWh namui ir 14 kWh karštam vandeniui, t.y. reikia sudeginti maždaug 40 kg anglies. Atrodytų daug, tik visa laimė kad pas mus tokios temperatūros nėra dažnos. Wikipedija sako, kad vidutinė žiemos temperatūra Lietuvoje yra -5 laipsniai. Todėl vidutiniškai žiemą reikės apie 5.9 kWh per valandą.

2012-01-03

Šildomos grindys

Pakol už lango nevisai tinkamas oras statybom, mąstau apie kitus žingsnius.
Jau anksčiau norėjome pirmame aukšte šildomų grindų, bet dabar sugalvojom kad jos turi būti iš medžio masyvo. Kiek ieškojau internete niekas nerašo apie tokia kombinacija tik apie parketlentes ant šildomų grindų todėl teko imtis skaičiavimų. Šiems skaičiavimams neblogai tinka sienų šilumos nuostolių skaičiavimo programos :)

Medinės lentos tiesiai ant betono:
Medinės lentos ant betono bet su 5 mm tarpeliu:

# Material λ R Temp. [°C] Weight Condensate
[W/mK] [m²K/W] min max kg/m² %

Thermal contact resistance
0,170 20,0 24,5
1 3,2 cm Spruce 0,130 0,246 24,1 31,0 14,4 0,0
2 0,5 cm air (unventilated layer) 0,045 0,110 29,7 33,9 0,0
3 3 cm Concrete (60 cm) 2,000 0,015 33,6 34,4 66,5 0,0

3 cm Spruce (5 cm) 0,130 0,231 31,7 34,5 1,0 0,0
4 5 cm Concrete 2,000 0,025 34,3 35,0 120,0 0,0

Thermal contact resistance
0,000 35,0 35,0
5 0 cm Ground

35,0 0,0
11,7 cm Whole component 0,573 201,9


Parketlentes ant betono:


# Material λ R Temp. [°C] Weight Condensate
[W/mK] [m²K/W] min max kg/m² %

Thermal contact resistance
0,170 20,0 27,9
1 2 cm Oak 0,180 0,111 27,9 33,1 13,8 0,0
2 8 cm Concrete 2,000 0,040 33,1 35,0 192,0 0,0

Thermal contact resistance
0,000 35,0 35,0
3 0 cm Ground

35,0 0,0
10 cm Whole component 0,322 205,8

Dabar reikės gerai pagalvoti kokį variantą pasirinkti ....
